BRTV09WDS5P0F0
Deskrizzjoni tal-Prodott:

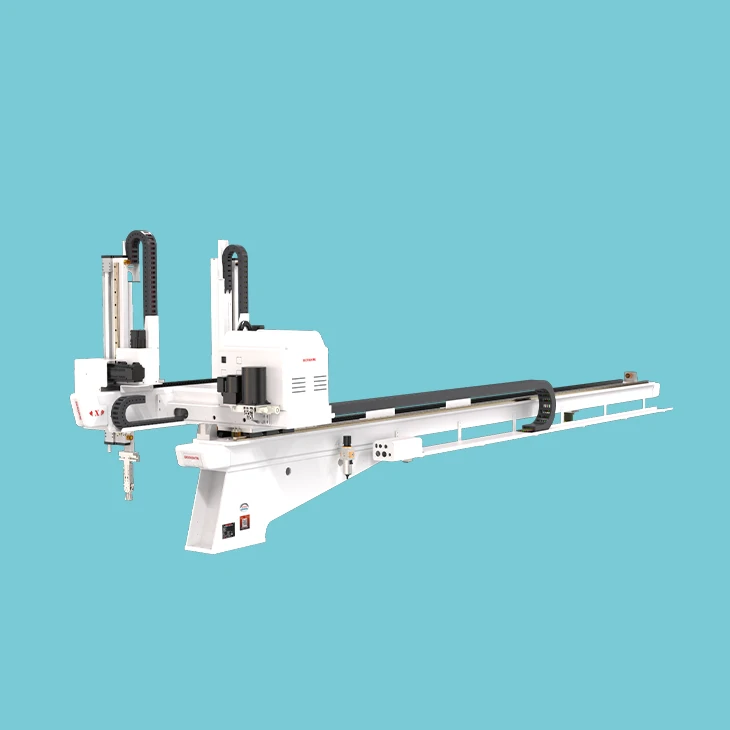

Servo Manipulatur għall-Injezzjoni tal-Molding juża ħames - Sewwieq tal-Assi u Sistema Integrata tal-Kontrollur: inqas linji ta 'sinjal, twal - komunikazzjoni fuq distanza, prestazzjoni ta' espansjoni tajba, anti-anti-- abilità ta 'interferenza, eżattezza għolja ta' pożizzjonament ripetut, tista 'tikkontrolla simultanjament axes multipli, manutenzjoni ta' tagħmir sempliċi, u rata baxxa ta 'falliment.
Speċifikazzjoni ewlenija tal-manipulatur tas-servo għall-injezzjoni tal-iffurmar:
|
Sors tal-Enerġija (KVA) |
LMM rakkomandat (tunnellata) |
Misjuq traversa |
Mudell ta 'Eoat |
|
3.4 |
120T-320T |
AC Servo Motor |
Żewġ ġbid ta 'żewġ attrezzaturi |
|
Traverse Stroke (mm) |
Stroke crosswise (mm) |
Stroke Vertikali (mm) |
Max.Loading (kg) |
|
Fi 6m |
Pendenti |
900 |
5 |
|
Nixxef Ħin Ħin (Sec) |
Ħin taċ-Ċiklu Niexef (Sec) |
Konsum ta 'l-Ajru (Ni / Ċiklu) |
Piż (kg) |
|
1.7 |
pendenti |
9 |
Mhux standard |
Rappreżentazzjoni tal-Mudell: W: Tip teleskopiku. D: Arm tal-Prodott + Runner Arm. S5: ħames - assi mmexxija mill-mutur tas-servo ac (travers -} assi, vertikali - assi + crosswise {- assi).
Il-ħin taċ-ċiklu msemmi hawn fuq - huma r-riżultati tal-istandard tat-test intern tal-kumpanija tagħna. Fil-proċess ta 'applikazzjoni attwali tal-magna, dawn ivarjaw skont l-operazzjoni attwali.
Definizzjoni assjali ta 'manipulatur servo għall-injezzjoni tal-iffurmar:
Assi z: Assi Travers in / Out tal-manipulatur.
Assi X1: Assi 'l quddiem / lura tad-driegħ prinċipali ta' Thomanipulator.
Assi Y1: Assi 'l fuq /' l isfel tad-driegħ prinċipali tal-manipulatur.
Assi X2: Assi 'l quddiem / lura ta' assistent driegħ tal-manipulatur.
Assi Y2: Assi 'l fuq /' l isfel ta 'assistent driegħ tal-manipulatur.
Assi C: Assi orizzontali / vertikali tal-apparat tad-driegħ prinċipali tal-manipulatur.
Assi B: Assi ta 'rotazzjoni ta' l-apparat ta 'manipulatur.
Assi: assi orizzontali / vertikali 2 tal-apparat tad-driegħ prinċipali tal-manipulatur.
Mod ta 'tħaddim:
Il-manipulatur għandu tliet status ta 'operazzjoni, jiġifieri manwal, stop u auto. Dawwar l-iswiċċ tal-istat fuq ix-xellug biex tidħol fl-istat manwali, u l-operatur jista 'jħaddem manwalment il-manipulatur; Dawwar l-iswiċċ tal-istat għan-nofs biex tidħol fl-istat ta 'waqfien, u l-manipulatur se jwaqqaf l-operazzjonijiet kollha, ħlief l-issettjar tal-oriġini u l-issettjar tal-parametri tal-manipulatur; Dawwar is-swiċċ tal-istat fuq il-lemin u agħfas il-buttuna "Ibda" darba, u l-manipulatur se jidħol.
